Mașină automată de laminare cu cuțit cu lanț vertical

Atunci când producția dvs. implică PET, film compozit metalic, PLA și alte filme speciale cu o grosime mai mare de 20 μm, cuțitele tradiționale cu disc se pot confrunta cu provocări de forță de tăiere insuficientă sau rezultate slabe. Hongqiang, în calitate de producător principal de mașini de laminare din China, a lansat mașina de laminare automată cu cuțit vertical cu lanț (model ZDFM-AC). Adoptă dispozitiv opțional de tăiere cu tăietor cu lanț cu servomotor, special conceput pentru pelicule speciale dure și groase, oferind performanțe de tăiere puternice, stabile și de mare viteză, care este un instrument profesional pentru a depăși materialele dificile acoperite.

Trimite o anchetă

Descriere produs

Hongqiang, un producător chinez de echipamente de laminare, oferă mașina de laminare automată cu cuțit vertical cu lanț (model ZDFM-AC). Acest model este destinat procesării filmelor speciale, cum ar fi PET, compozit metalic și PLA cu grosimi de peste 20 μm, unde cuțitele convenționale cu disc pot prezenta o eficiență limitată de tăiere. Mașina încorporează un tăietor cu lanț cu servomotor opțional, conceput pentru a oferi performanțe de tăiere stabile și consecvente pentru materiale mai dure. Dispune, de asemenea, de trei sisteme servo pentru controlul precis al procesului, un sistem patentat de încălzire electromagnetică cu trei zone care poate atinge temperatura de funcționare în aproximativ cinci minute și consumă cu aproximativ 33% mai puțină energie decât unele alternative și un cadru greu din fontă pentru o rigiditate îmbunătățită. Cu un interval de viteză de funcționare de 20–100 m/min, echipamentul își propune să susțină o producție fiabilă pe termen lung. Pentru producătorii care lucrează cu filme de mare valoare, această configurație poate oferi o modalitate utilă de a extinde capacitățile de producție în aplicații de laminare mai solicitante.

Parametru de produs (specificație)

Numele modelului	ZDFM-1100AC	ZDFM-1250*1450AC
Dimensiunea maximă a foii de hârtie (L*L)	1080*880mm	1200mm*1450mm
Min. Dimensiunea foii de hârtie (L*L)	350*280mm	350mm*280mm
Viteza de laminare	20-100 m/min (controlat servo)	20-100 m/min (controlat servo)
Grosimea hârtiei	80-550g/㎡	80-550g/㎡
Puterea de producție	24KW	27 kW
Putere totală	74 kW	77 kW
Alimentare cu aer	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Alimentare electrică	380V 50Hz / 3P4W	380V 50Hz / 3P4W

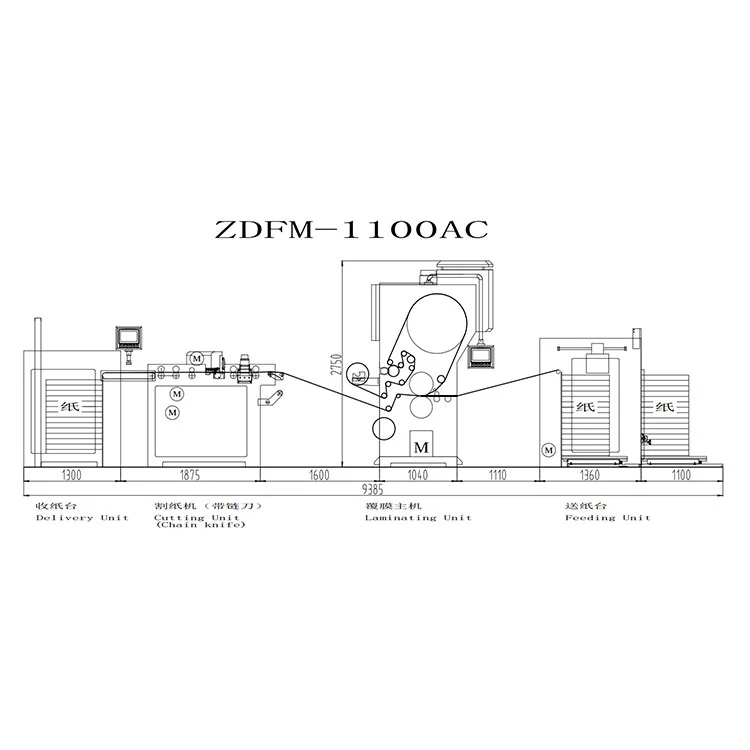

Dimensiuni totale (LWH)	938522002750mm	1213523502750mm
Greutate	≈8050kg	≈8650kg
Precizie de suprapunere	≤+1,5 mm	≤+1,5 mm
Grosimea peliculei pe bază de apă (obișnuită)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Grosimea comună a adezivului	4-10 g/m²	4-10 g/m²
Grosimea filmului de adeziv pre-acoperit (frecvent)	15-35μm	15-35μm
Înălțimea de alimentare non-stop	1100 mm	1100 mm
Înălțimea hârtiei de colectare (inclusiv palet)	1250 mm	1250 mm
Container	40HQ	40HQ
Cod HS	8439300000	439300000
Compatibilitatea materialelor	Pelicule PET, OPP, BOPP; substraturi de hârtie; materiale de ambalare rigide	Pelicule PET, OPP, BOPP; substraturi de hârtie; materiale de ambalare rigide

Funcție și caracteristici:

1. Conformitatea cu standardele naționale

Design mecanic certificat cu acoperire cuprinzătoare de siguranță în conformitate cu standardele industriale de înaltă tehnologie ale Chinei.

2. Stabilitate de neclintit

Cadrul rezistent din fontă susține operațiuni stabile, atenuate de vibrații, chiar și sub sarcini grele prelungite, proiectat pentru a dura peste 20 de ani.

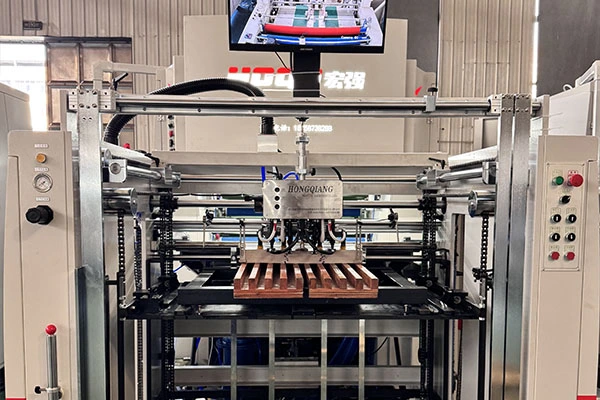

3. Alimentare cu hârtie de precizie

Sistemul de alimentare servo optimizat permite fluxul fluid al substratului cu descurajare activă a blocajelor și reglare automată.

4. Tehnologia de aliniere inteligentă

Alinierea servo de înaltă precizie oferă o precizie de poziționare de ±1,5 mm pentru o înregistrare precisă a marginilor.

5. Sistem termic optimizat (rolă de încălzire electromagnetică segmentată în 3 zone)

Creștere eficientă a căldurii: atinge 100°C în aproximativ 5 minute – substanțial mai rapid decât alternativele tradiționale.
Consecvența temperaturii de menținere: păstrează uniformitatea adezivului pentru a menține calitatea suprafeței pe parcursul rulărilor de mare viteză.
Încălzirea zonei vizate: pentru formate de până la 720 mm, este activată doar a doua zonă, economisind aproximativ 33% din energie.
Durată de viață extinsă a componentelor: încălzirea concentrată reduce uzura rolelor de cauciuc, contribuind la reducerea cheltuielilor operaționale.

6. Moduri de operare inteligentă

ZDFM-A: Secvență automată într-un singur pas care acoperă alimentarea, lipirea, laminarea, pomparea și eliberarea sub presiune, tăierea și stivuirea.

ZDFM-S: Funcționare asistată de calibrare – introduceți dimensiunea foii pe HMI, iar cele 14 unități servo se aliniază automat în aproximativ 1 minut.

7. Productivitate fără timpi de nefuncţionare

Sistemul de schimbare a plăcilor reduce incidența timpului de nefuncționare și poate favoriza câștiguri notabile în producția totală.

8. Controlul procesului în timp real

Supravegherea vizuală în timp real combinată cu conectivitatea IoT oferă o perspectivă operațională de la distanță în orice moment.

9. Componente de bază de la lideri mondiali

Sisteme electrice: Schneider Electric (FR), Omron (JP).

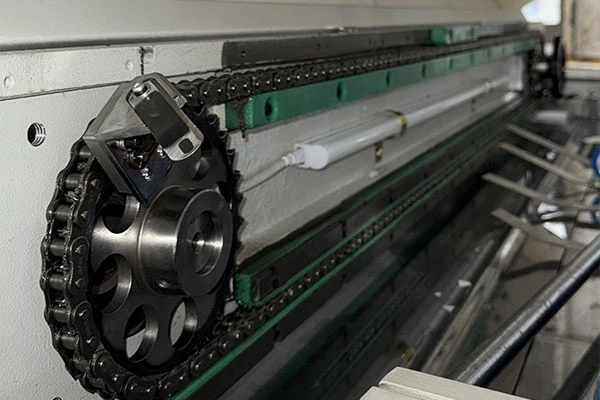

Dispozitiv cuțit cu lanț (opțional)

1.DespreDispozitiv cuțit cu lanț, cuțit de lanț servomotortaierea filmului cuviteza mare, potrivit pentruPET/metal/PLAfilme.(Recomand pentrugrosimea peliculelor >20μm)

2. Cutterul de hârtie este echipat cu un controler de tensiune, seturi dublestructura anti-ruliu. Laminareproduse din hârtie subțire plateşinon-ondularey.

FAQ

Î1: Ce face cuțitul cu lanț diferit de cuțitul cu disc standard?

A1: Cuțitul de lanț folosește o lamă servo-acționată pentru o tăiere mai rapidă. Cuțitul de lanț este mai bun pentru filme mai groase (peste 20 μm) și substraturi speciale, cum ar fi PET sau peliculele metalizate. Mașina de laminare automată cu cuțit vertical cu lanț oferă ambele, astfel încât să puteți potrivi cuțitul cu materialul dvs.

Î2: În ce cazuri ați recomanda cuțitul cu lanț față de alte opțiuni de tăiere?

A2: Dacă procesați frecvent filme PET, metal sau PLA sau dacă grosimea filmului dvs. depășește 20μm, cuțitul de lanț poate fi o alegere mai eficientă. Pentru materialele standard BOPP și PSA, discul sau discul de șlefuit funcționează adesea bine – astfel încât cuțitul de lanț este o actualizare opțională.

Î3: Cum ajută sistemul de cuțit cu lanț la prevenirea ondulației pe hârtie subțire?

A3: Este echipat cu un controler de tensiune și structuri anti-ruliu duble, care ajută la menținerea hârtiei subțiri plane după laminare. Acest lucru poate îmbunătăți calitatea stivuirii, deși performanța reală depinde de greutatea hârtiei.

Î4: Cuțitul de lanț afectează viteza de producție în comparație cu alte freze?

A4: Cuțitul de lanț este acționat servo și proiectat pentru funcționare la viteză mare, astfel încât de obicei rulează la fel de repede ca viteza maximă a mașinii. Viteza de tăiere este reglabilă –– un avantaj al mașinii de laminare automată cu cuțit vertical cu lanț.

Î5: Ce întreținere necesită cuțitul de lanț?

A5: Se recomandă inspecția regulată a lamei și a sistemului de tensionare. Cuțitul de lanț este construit pentru durabilitate, dar, ca orice componentă de tăiere, poate necesita ajustare periodică sau înlocuire, în funcție de volumul de utilizare.
